عطل تم اصلاحة فى شاشة باناسونيك موديل TH-L32B6E LED
فى موضوع اليوم عطل تم اصلاحة فى شاشة باناسونيك موديل TH-L32B6E LED.
وصف العطل :
الشاشة مجرد توصيلها بالكهرباء اللمبة الخضراء تضي لمدة عشر ثواني وتفصل ثانية وترجع تضئ لمدةعشر ثواني اخر,
ثم لمبة حمرا والباك لايت يضئ بهى اضاءة ضعيفة.
خطوات الاصلاح :
تم فحص الفولتات كلها سليمة لكن عند توقف اللمبة الخضراء لا يوجد اي فولت علي المين بورد الا 5 فولت,
ولا يوجد اي فولت اخر علي الفلاشة ولا علي البروسيسيورولا علي اي منظم جهد اخر,
اتجاهي كان علي الحماية خصوصاً في اجهزة باناسونيك وسوني وماركات اخري تعتمد على الحماية في كل شيئ,
تم فصل سوكت الباك لايت وقياس نبضة الانفرتر الاولي وجدتها 70 فولت وتهبط سريعا وتختفي مع اختفاء جميع فولتات الجهاز.
قمت بتغذية فولت بالتيستر علي سوكت الباك لايت بعد فصله من الانفرتر وجدت الباك لايت يعمل ولكن فولت متذبذب يصل الي 100 فولت ويهبط الي 70 فولت ويرفع وهكذا.
قبل فك باقي الجهاز.
احضرت مسطرتين كل مسطرة 10 ليد 3 فولت بمجموع 60 فولت وقمت بتوصليهم علي الانفرتر وتوصيل الشاشة بالكهرباء فتحت الشاشة بدون اي مشكلة.
تم فك باقي الجهاز وجدت فني قام بتغيير مسطرة فقط.
قام بتركيب مسطرة توشيبا 8 ليد 3 فولت.
قمت بتغيير الباك لايت عبارة عن ثلاث مساطر.
مسطرتين 7 ليد ومسطرة 8 ليد 3 فولت هذا الطقم متداول في اجهزة ال جي.
وتم تقفيل الشاشة والتجربةوبفضل من الله اعادة الشاشة للعمل بدون اى مشاكل.

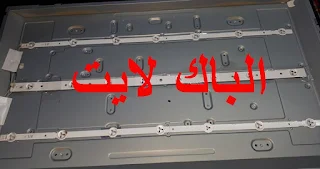

مرفق صورة الباك لايت.
وفى النهاية اليكم تحياتى
محمد السرساوى
